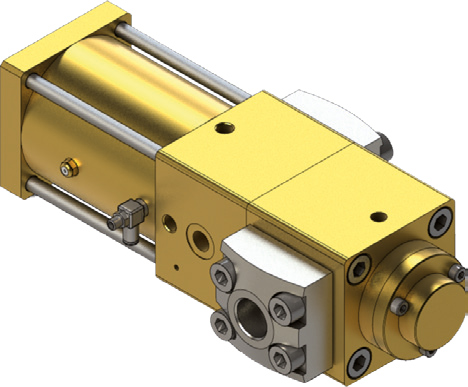

MPG 12 NC/NO

2/2 Wege Ventil (fremdgesteuert)

  • Medien : inerte Gase / Edelgase /O2 / CO2 / Luft, andere Medien auf Anfrage
  • Funktion NC oder NO
  • Ausführung ist druckausgeglichen für den Hochdruckbetrieb mit Sauerstoff geeignet
  • Abnahmen : BAM / CTE
  • Drucksensoranschlüsse optional verfügbar
  • Konformität : ATEX

Bei den Ventilen vom Typ MPG 12 NC (normally closed) und MPG 12 NO (normally open) handelt es sich um 2/2-Wege-Ventile, die fremdgesteuert werden. Durch Anlegen der Steuerluft an das Ventil wird dieses gegen die Federkraft geöffnet oder geschlossen (abhängig von der Art des Ventils).

Kv-Wert
5,0 m³/h | 4,8 m³/h
Durchflussrichtung
A → B | B → A
Schaltzeit / Schließen
Version NC 550 ms / Version NO 620 - 24000 ms (mit Drossel einstellbar)
Schaltzeit / Öffnen
Version NC 620 - 24000 ms (mit Drossel einstellbar) / Version NO 550 ms
Leckrate
10-6 mbar l/s
Umgebungstemperatur
von - 40 °C bis + 60 °C
Mediumstemperatur
von - 40 °C bis + 80 °C
Steueranschlüsse
4 mm
Steuerdruck
7 bar
Steuerung
3/2 Wege Pilotventil
Nennweite
DN 12
Standard Anschlüsse
SW 1/2‘‘, BW 1/2“, BW 3/4“
Druckbereich
PN 420
Gewicht
11 kg (Anschlussadapter inklusive)
